什么是彈性連桿振動輸送機？

彈性連桿振動輸送機（也稱為偏心振動輸送機、雙質體振動輸送機），屬于振動輸送機的一類。其是通過偏心軸、連桿和彈簧系統產生線性振動，從而帶動槽體作往復運動，實現物料的定向輸送的設備。通常彈性連桿振動輸送機結構通常都采用隔振彈簧，使機架和參振槽體形成雙質體型式；而振動形式仍為線性振動，有利于生產應用。

彈性連桿振動輸送機是指由兩個主要振動質量體（即“雙質體”）構成的振動輸送設備，其中一個為承載質體（槽體+物料），另一個為激振質體（通常為底座或平衡架）。這兩個質體通過一組連桿（或連桿彈簧系統）連接，并由振動電機或激振器驅動，形成特定的振動運動，進而帶動物料沿輸送方向前進。

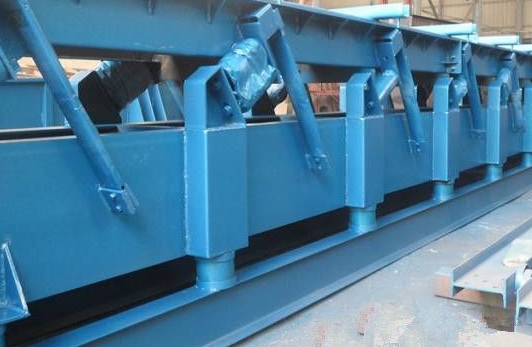

彈性連桿振動輸送機的結構組成

一個典型的雙質體連桿振動輸送機主要包括以下幾個部分：

1.輸送槽體（承載質體）

• 用于放置待輸送的物料，是直接承載物料的部件。
• 通常為槽型或管型結構，材質可為碳鋼、不銹鋼等，視物料性質而定。

2.激振底座或平衡質體（激振質體）

• 是振動系統的另一部分，通常固定在地基上或通過減振裝置支撐。
• 與承載質體通過連桿連接，共同構成雙質體系統。

3.連桿系統（連桿或彈簧連桿）

• 連接承載質體和激振質體，將振動傳遞到輸送槽。
• 通常采用彈性連桿（如板簧、橡膠彈簧、螺旋彈簧），以形成特定的振動頻率和振幅。

4.激振源（振動電機或電磁激振器）

• 提供振動力，使整個系統產生定向的周期性振動。
• 常見的是使用雙軸慣性振動電機，通過偏心塊旋轉產生激振力。

5.減振支撐裝置（隔振彈簧等）

• 安裝在設備與地基之間，用來隔離振動，防止振動傳遞到基礎，減少對環境的影響。

彈性連桿振動輸送機：工作原理

彈性連桿振動輸送機的工作基于振動原理與動力學平衡：

雙質體振動輸送機（連桿振動輸送機）啟動后，電動機通過三角皮帶輪驅動偏心軸轉動，偏心軸通過連桿與橡膠彈簧連接，形成激振系統。驅動連桿的擺動帶動參振槽體沿直線往復運動，實現物料的拋擲輸送。

1.振動發生：

• 激振源（如振動電機）帶動激振質體產生周期性的激振力。
• 該力通過連桿傳遞至承載質體（輸送槽），引起槽體在一定角度范圍內做往復振動（通常是向前傾斜的橢圓或直線運動軌跡）。

2.物料輸送：

• 當槽體向前上方振動時，物料因慣性作用而“跳躍”或“滑動”向前；
• 當槽體向后下方振動時，物料跟隨槽體回位但不明顯后退；
• 通過這種連續的振動過程，物料被連續不斷地向前輸送。

3.雙質體協調運動：

• 雙質體（承載與激振）通過連桿耦合，在激振力作用下形成相對穩定的振動模式，使得系統運行更加平穩，振動能量傳遞效率高，同時減少對基礎的沖擊。

彈性連桿振動輸送機應用領域

彈性連桿振動輸送機廣泛應用在需要平穩輸送、隔振降噪、輸送高溫物料等特殊工況場合。

• 冶金行業：輸送熱礦、燒結礦、焦炭等高溫顆粒物料
• 煤炭行業：原煤、篩分后的煤炭輸送
• 建材行業：水泥、熟料、石灰石、礦渣等
• 化工行業：化工原料、顆粒狀化學品
• 食品與制藥行業：要求衛生、防破碎的物料輸送
• 電力行業：輸送灰渣、煤粉等

總結

彈性連桿振動輸送機是一種結構較先進、運行平穩、適應性強的振動類輸送設備。它通過雙質體振動系統 + 連桿傳動的方式，實現了高效、低沖擊、精準的物料輸送。因此，雙質體振動輸送機廣泛用于各個行業中溫度在300℃以下的各種粉狀、粒狀、塊狀及其混合物等物料的輸送，是一種通用性強且結構先進的高溫物料振動輸送設備
